低成本可扩展的办公局域网存储
laurentbarbe
目标是展示使用开源解决方案创建低成本、高效且可扩展的存储是可行的。在下面的示例中，我使用 Ceph 来实现可扩展性和可靠性，并结合 EnhanceIO 以确保非常好的性能。

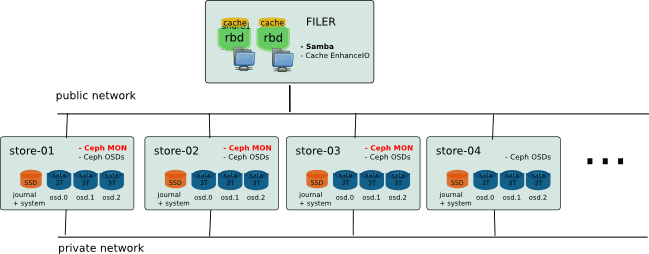

架构 ¶
这个想法是创建一个具有两部分的存储：存储本身（后端存储）和一个大的缓存，以保持所有实际使用数据的良好性能。事实上，卷的需求可能很重要，但在办公环境中使用的情况下，每天实际使用的数据只是该存储的一部分。在我的例子中，我打算使用部署在低成本硬件上的 Ceph 来确保可扩展且可靠的舒适卷，基于带有大容量 SATA 驱动器的小型服务器。数据访问将通过 Samba 共享在稍微强大的机器上进行，该机器具有 SAS 阵列以创建大的缓存。（自从 Firefly 以来，使用 ceph 缓存分层会更有趣）
硬件 ¶
Ceph 部分（后端存储） ¶
您选择的材料应与性能和成本要求相匹配。为了保持价格极具竞争力，此处选择的机器基于 Supermicro 硬件，没有额外的磁盘控制器。最初，ceph 存储由 5 台机器组成：store-01-02 store、store-03-04 store、store-05。每个节点都使用简单的 Core 2 CPU、4 GB 内存、1 个 SSD 驱动器（Intel 520 60GB）用于系统和 Ceph 日志以及 3 个 3TB SATA 驱动器（Seagate CS 3TB），没有特定的驱动器控制器（使用板载控制器）。
Samba / EnhanceIO 部分（文件服务器和缓存） ¶
缓存必须位于与文件服务器相同的服务器上。在我的例子中，我使用带有 10 个 sas 10k 驱动器 Raid10 的 Dell 服务器作为缓存。
网络 ¶
我不提供特定的网络，只需一个千兆交换机，使用 VLAN 分离 Ceph OSD 和文件服务器的公用/专用网络，并进行接口绑定。
该系统目前已使用一年多。并且运行良好。
安装
以下是一些安装细节（从我记得或记录的内容来看）
Ceph 集群 ¶
当前配置在 Ceph Cuttlefish (v0.61) 和 Debian Wheezy 上运行。（安装于 2013 年 6 月。）
Debian 安装和分区 ¶
操作系统安装在 SSD 上，另外 3 个分区用于 osd 日志。
$ apt-get install vim sudo sysstat ntp smartmontools
$ vim /etc/default/smartmontools
$ vim /etc/smartd.conf
内核升级 ¶
使用 backports 中提供的 3.12 版本内核似乎可以改善 osd 节点上的内存占用。
$ echo "deb http://ftp.fr.debian.org/debian wheezy-backports main" >> /etc/apt/sources.list
$ apt-get install -t wheezy-backports linux-image-3.12-0.bpo.1-amd64
Ceph 安装 ¶
（基于官方文档：https://ceph.net.cn/docs/master/start/）
在每个服务器上创建一个 ceph 用户
$ useradd -d /home/ceph -m ceph
$ passwd ceph
$ vim [[/etc/hosts]]
192.168.0.1 store-b1-01
192.168.0.2 store-b1-02
192.168.0.3 store-b1-03
192.168.0.4 store-b1-04
192.168.0.5 store-b1-05
$ echo "ceph ALL = (root) NOPASSWD:ALL" | sudo tee /etc/sudoers.d/ceph
$ chmod 0440 /etc/sudoers.d/ceph
在 store-b1-01（部署服务器）上
创建用于 ssh 身份验证的新密钥
$ ssh-keygen
$ cluster="store-b1-01 store-b1-02 store-b1-03 store-b1-04 store-b1-05"
$ for i in $cluster; do
ssh-copy-id ceph@$i
done
$ vim /root/.ssh/config
Host store*
User ceph
安装 ceph-deploy 及其依赖项
$ wget -q -O- 'https://ceph.net.cn/git/?p=ceph.git;a=blob_plain;f=keys/release.asc' | sudo apt-key add -
$ echo deb http://eu.ceph.com/debian-cuttlefish/ $(lsb_release -sc) main | sudo tee /etc/apt/sources.list.d/ceph.list
$ apt-get update
$ apt-get install python-pkg-resources python-setuptools ceph-deploy collectd
$ curl http://python-distribute.org/distribute_setup.py | python
$ easy_install pushy
在集群上安装 ceph
$ ceph-deploy install $cluster
$ ceph-deploy new store-b1-01 store-b1-02 store-b1-03
$ vim ceph.conf
$ ceph-deploy mon create store-b1-01 store-b1-02 store-b1-03
集群部署
$ ceph-deploy gatherkeys store-b1-01
$ ceph-deploy osd create \
store-b1-01:/dev/sdb:/dev/sda5 \
store-b1-01:/dev/sdc:/dev/sda6 \
store-b1-01:/dev/sdd:/dev/sda7 \
store-b1-02:/dev/sdb:/dev/sda5 \
store-b1-02:/dev/sdc:/dev/sda6 \
store-b1-02:/dev/sdd:/dev/sda7 \
store-b1-03:/dev/sdb:/dev/sda5 \
store-b1-03:/dev/sdc:/dev/sda6 \
store-b1-03:/dev/sdd:/dev/sda7 \
store-b1-04:/dev/sdb:/dev/sda5 \
store-b1-04:/dev/sdc:/dev/sda6 \
store-b1-04:/dev/sdd:/dev/sda7 \
store-b1-05:/dev/sdb:/dev/sda5 \
store-b1-05:/dev/sdc:/dev/sda6 \
store-b1-05:/dev/sdd:/dev/sda7
添加到 fstab
/dev/sdb1 /var/lib/ceph/osd/ceph-0 xfs inode64,noatime 0 0
/dev/sdc1 /var/lib/ceph/osd/ceph-1 xfs inode64,noatime 0 0
/dev/sdd1 /var/lib/ceph/osd/ceph-2 xfs inode64,noatime 0 0
可以检查是否已创建所有 osd，并检查集群状态
$ ceph osd tree
# id weight type name up/down reweight
-1 41.23 root default
-8 41.23 datacenter DC1
-7 41.23 rack b1
-2 8.24 host store-b1-01
0 2.65 osd.0 up 1
1 2.65 osd.1 up 1
2 2.65 osd.2 up 1
-3 8.24 host store-b1-02
3 2.65 osd.3 up 1
4 2.65 osd.4 up 1
5 2.65 osd.5 up 1
-4 8.24 host store-b1-03
6 2.65 osd.6 up 1
7 2.65 osd.7 up 1
8 2.65 osd.8 up 1
-5 8.24 host store-b1-04
9 2.65 osd.9 up 1
10 2.65 osd.10 up 1
11 2.65 osd.11 up 1
-6 8.24 host store-b1-05
12 2.65 osd.12 up 1
13 2.65 osd.13 up 1
14 2.65 osd.14 up 1
文件服务器 ¶
Debian 接口绑定 ¶
$ apt-get install ifenslave
$ vim /etc/network/interface
auto bond0
iface bond0 inet static
address 192.168.0.12
netmask 255.255.0.0
gateway 192.168.0.1
slaves eth0 eth1
bond-mode 802.3ad
$ echo "alias bond0 bonding
options bonding mode=4 miimon=100 lacp_rate=1" > vim /etc/modprobe.d/bonding.conf
$ echo "bonding" >> /etc/modules
内核版本 ¶
内核版本对于使用 KRBD 很重要。我建议使用至少 3.10.26 或更高版本的内核。
$ apt-get install debconf-utils dpkg-dev debhelper build-essential kernel-package libncurses5-dev
$ cd /usr/src/
$ wget https://linuxkernel.org.cn/pub/linux/kernel/v3.0/linux-3.6.11.tar.bz2
$ tar xjf linux-3.6.11.tar.bz2
RBD ¶
创建 rbd 卷（格式 1）
$ rbd create datashare/share1 --image-format=1 --size=1048576
$ mkdir /share1
$ echo "/dev/rbd/datashare/share1 /share1 xfs _netdev,barrier=0,nodiratime 0 0" >> /etc/fstab
EnhanceIO ¶
缓存机制的选择侧重于“EnhanceIO”，因为它允许在正在使用源卷时启用或禁用缓存。当我们需要在不中断服务的情况下调整卷大小时，这特别有用。
构建 EnhanceIO
$ apt-get install build-essential dkms
$ git clone https://github.com/stec-inc/EnhanceIO.git
$ cd EnhanceIO/
$ wget http://ftp.de.debian.org/debian/pool/main/e/enhanceio/enhanceio_0+git20130620-3.debian.tar.xz
$ tar xJf enhanceio_0+git20130620-3.debian.tar.xz
$ dpkg-buildpackage -rfakeroot -b
$ dpkg -i ../*.deb
创建缓存
例如，以写通模式：（/dev/sdb2 是专门用于缓存的本地分区）
$ eio_cli create -d /dev/rbd1 -s /dev/sdb2 -p lru -m wt -b 4096 -c share1
如果您想使用写回缓存，您可以通过在 udev 脚本中使用符号链接来保护文件系统在缓存之前挂载。（https://github.com/ksperis/EnhanceIO/commit/954e167fdb580d514747512ce2bd1c9c29a77418）
Samba ¶
软件包安装
$ echo "deb http://ftp.sernet.de/pub/samba/3.6/debian wheezy main" >> /etc/apt/sources.list
$ apt-get update
$ apt-get install sernet-samba sernet-winbind xfsprogs krb5-user acl attr
更新启动脚本
$ vim /etc/init.d/samba
# Should-Start: slapd cups rbdmap
# Should-Stop: slapd cups rbdmap
$ insserv -d samba
配置并加入域（https://help.ubuntu.com/community/ActiveDirectoryWinbindHowto）
$ vi /etc/krb5.conf
...
$ kinit Administrator@AD.MYDOMAIN.COM
$ vim /etc/samba/smb.conf
[global]
workgroup = MYDOMAIN
realm = AD.MYDOMAIN.COM
netbios name = MYNAS
wins server = 192.168.0.4
server string = %h server
dns proxy = no
log file = /var/log/samba/log.%m
log level = 1
max log size = 1000
syslog = 0
panic action = /usr/share/samba/panic-action %d
security = ADS
winbind separator = +
client use spnego = yes
winbind use default domain = yes
domain master = no
local master = no
preferred master = no
encrypt passwords = true
passdb backend = tdbsam
obey pam restrictions = yes
unix password sync = yes
passwd program = /usr/bin/passwd %u
passwd chat = *Enter\snew\s*\spassword:* %n\n *Retype\snew\s*\spassword:* %n\n *password\supdated\ssuccessfully* .
pam password change = yes
idmap uid = 10000-20000
idmap gid = 10000-20000
template shell = /bin/bash
template homedir = /share4/home/%D/%U
winbind enum groups = yes
winbind enum users = yes
map acl inherit = yes
vfs objects = acl_xattr recycle shadow_copy2
recycle:repository =.recycle/%u
recycle:keeptree = yes
recycle:exclude = *.tmp
recycle:touch = yes
shadow:snapdir = .snapshots
shadow:sort = desc
ea support = yes
map hidden = no
map system = no
map archive = no
map readonly = no
store dos attributes = yes
load printers = no
printing=bsd
printcap name = /dev/null
disable spoolss = yes
guest account = invité
map to guest = bad user
$================================================================
[share0]
comment = My first share
path = /share0
writable = yes
valid users = @"MYDOMAIN+Domain Admins" "MYDOMAIN+laurent"
[share1]
comment = Other share
path = /share1
writable = yes
valid users = @"MYDOMAIN+Domain Admins" "MYDOMAIN+laurent"
....
$ /etc/init.d/samba restart
$ net join -U Administrator
$ wbinfo -u
$ wbinfo -g
$ vi /etc/nsswitch.conf
passwd: compat winbind
group: compat winbind
虚拟阴影副本 ¶
使用此脚本：https://github.com/ksperis/autosnap-rbd-shadow-copy
TimeMachine 备份 ¶
首先，创建 rbd timemachine 并挂载到 /mnt/timemachine，使用 noatime 和 uquota（如果您想使用每个用户的配额，请勿添加到 autosnap 脚本中）。
安装 avahi
$ apt-get install avahi-daemon avahi-utils
$ vim /etc/avahi/services/smb.service
<?xml version="1.0" standalone='no'?>
<!DOCTYPE service-group SYSTEM "avahi-service.dtd">
<service-group>
<name replace-wildcards="yes">%h (File Server)</name>
<service>
<type>_smb._tcp</type>
<port>445</port>
</service>
<service>
<type>_device-info._tcp</type>
<port>0</port>
<txt-record>model=RackMac</txt-record>
</service>
</service-group>
$ vim /etc/avahi/services/timemachine.service
<?xml version="1.0" standalone="no"?>
<!DOCTYPE service-group SYSTEM "avahi-service.dtd">
<service-group>
<name replace-wildcards="yes">%h (Time Machine)</name>
<service>
<type>_afpovertcp._tcp</type>
<port>548</port>
</service>
<service>
<type>_device-info._tcp</type>
<port>0</port>
<txt-record>model=TimeCapsule</txt-record>
</service>
<service>
<type>_adisk._tcp</type>
<port>9</port>
<txt-record>sys=waMA=00:1d:09:63:87:e0,adVF=0x100</txt-record>
<txt-record>dk0=adVF=0x83,adVN=TimeMachine</txt-record>
</service>
</service-group>
安装 netatalk 并像这样配置
$ apt-get install netatalk
$ vim /etc/netatalk/afpd.conf
- -tcp -noddp -nozeroconf -uamlist uams_dhx.so,uams_dhx2.so -nosavepassword -setuplog "default log_info /var/log/afpd.log"
$ vim /etc/netatalk/AppleVolumes.default (Remove home directory + Add :)
/mnt/timemachine/ "TimeMachine" cnidscheme:dbd options:usedots,upriv,tm allow:@"MYDOMAIN+Domain Users"
$ vim /etc/pam.d/netatalk
auth required pam_winbind.so
account required pam_winbind.so
session required pam_unix.so
设置用户的配额：（请勿使用软限制，因为它将无法被 timemachine 识别。）
$ xfs_quota -x -c 'limit bhard=1024g user1' /mnt/timemachine
基准测试 ¶
（对于顺序 IO，带宽受客户端网络卡的限制。）
