以量化的方式衡量 Ceph RBD 性能（第二部分）

转载

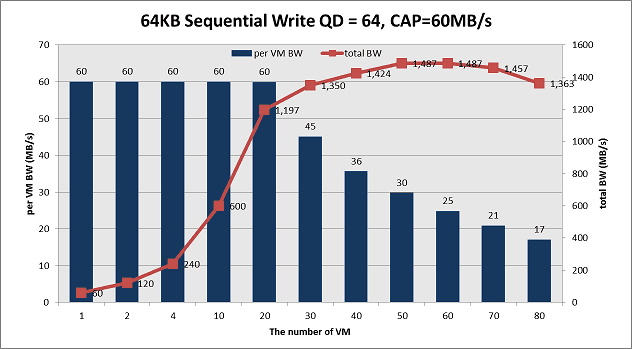

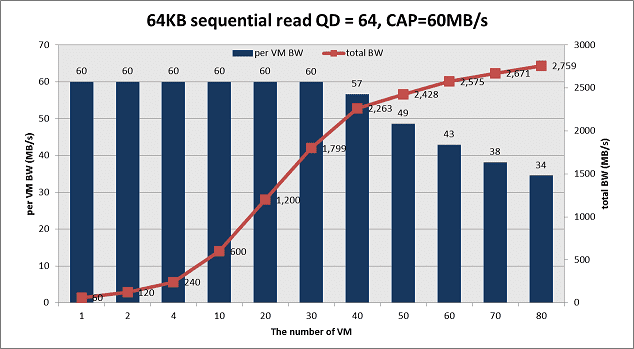

这是关于 Ceph RBD 性能的第二篇文章。在 第一部分 中，我们讨论了 Ceph 上的随机 IO 性能。这次我们分享顺序读/写测试数据。以防您忘记我们的硬件配置，我们使用 40 个 1TB SATA 磁盘作为数据磁盘，以及 12 个 SSD 作为日志。并且使用 4 个 10Gb 链路将存储集群与客户端连接起来，从而提供足够的网络带宽。下图显示了 QD=64 和 CAP=60MB/s 每 VM 的 SR 和 SW 性能。随着 VM/VM 数量的增加，每个 VM 的吞吐量逐渐下降。SR 最大总吞吐量 2759MB/sec 出现在 VM=80，SW 峰值总吞吐量 1487MB/sec 出现在 VM=50。但是，考虑到我们预定义的 QoS 要求（每个 VM 的吞吐量大于预定义目标的 90%），我们选择 VM=40 用于 SR 和 VM=30 用于 SW，这导致报告的指标为 2263MB/sec（SR）和 1197MB/sec（SW）。

这个结果足够好吗？与我们对随机 IO 所做的方法类似，我们将本机磁盘性能作为参考进行测量。我们观察到每个磁盘的顺序带宽约为 ~160MB/sec，读和写都是如此。并且我们测量到单个 10Gb NIC 的值为 ~900MB/sec。理论上，40 个 SATA 磁盘预计可以提供 6400MB/sec 的读取和 3200MB/sec 的写入（replica=2）。并且 4x 10Gb 可以提供 ~3600MB/sec 的带宽。因此，如下表所示，Ceph 的最终效率为 SR 的 57% 和 SW 的 37%。与随机 IO 测试结果相比，这不是一个完美的结果。

让我们看一下 Ceph 架构，以便更好地理解数据。下图说明了一个概念性的 Ceph 集群，它具有 M 个磁盘，每个磁盘映射了 N-1 个对象。磁盘卷的大小标记为 Volume_Size。假设对象大小为 Size_O，每个虚拟磁盘卷由 Volume_Size/Size_O 个对象组成。为了简化问题，我们故意忽略了一些组件（例如 PG 和副本影响）。虚拟磁盘卷的 IO 请求根据 CRUSH 算法分发到不同的对象，并成为磁盘上的实际读/写命中。由于多个对象映射到相同的物理磁盘，原始的逻辑顺序 IO 流混合在一起（绿色、橙色、蓝色和读取块）。并且每个物理磁盘上的实际 IO 模式变得随机，并发生磁盘寻道。因此，延迟会变得更长，总吞吐量会大大下降。

Blktrace 结果证明了我们的假设。我们在两个实验中收集了约 37K 个 IO 跟踪。在左图中，我们运行 40 个 VM。所有 VM 都生成完整的顺序读取。在右图中，我们同时运行 20 个顺序 IO VM 和 20 个随机 IO VM。即使在所有顺序 IO 的情况下，也有 26% 的 IO 非相邻——这意味着发生寻道。当有半个随机 IO 负载时，需要寻道的 IO 比例增加到 59%。在实际生产环境中，我们认为随机 IO 流的比例应该更高，这将对顺序 IO 流性能产生更大的影响。

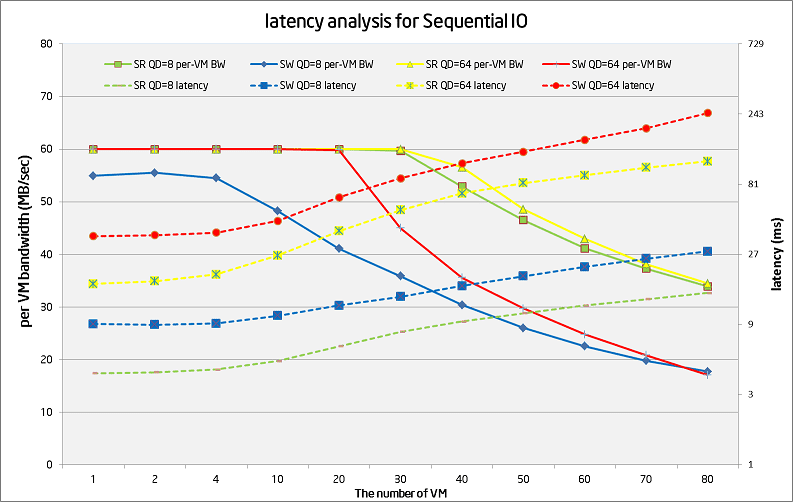

下图显示了不同 FIO 队列大小 (QD) 和 VM 数量下顺序读/写模式的每个 VM 的 BW 和延迟分析。有几个发现

  • 读取性能优于写入——因为写入生成与读取相比两倍的物理 IO。
  • SSD 日志并没有像我们在随机 IO 测试中观察到的那样带来相同的优势。我们认为这是由于顺序 IO 具有更高的带宽吞吐量，这会迅速利用缓存空间。
  • 对于 QD=8 的情况，读取延迟从 4ms 开始，到 15ms 结束。写入延迟从 9ms 开始，到 28ms 结束。进一步的研究表明，物理 IO 模式随着 VM 数量的增加而变得更加随机，这是合理的。
  • 对于 QD=64 的情况，读取延迟从 17ms 开始，到 116ms 结束。写入延迟从 36ms 开始，到 247ms 结束。较大的起始延迟是不正常的，因为此时存储集群离满负荷运行还很远。延迟分解测试告诉我们，大部分延迟来自客户端，这表明存在潜在的优化机会。

我们认为低顺序 IO 性能问题不仅是 Ceph 的挑战，也是所有具有类似设计的分布式存储系统的挑战。根据我们的理解，有两种通用的方法可以提高顺序 IO 性能：加快随机 IO 或优化 IO 模式以增加顺序 IO 百分比。

  • 首先，让我们看看减少随机 IO 延迟的可能性。一种方法是优化现有的软件代码。还记得我们观察到 SW 只有一个 VM QD=64 时有 36ms 的延迟吗？考虑到存储集群此时离满负荷运行还很远，延迟非常高。我们认为额外的延迟来自软件问题（锁定、单线程队列等）。通过消除这些软件瓶颈，我们应该能够缩短 IO 延迟并提高总吞吐量。另一种方法是加速文件存储部分，可以通过添加更多内存或将 SSD 作为写回/直通缓存来实现。后者似乎更有趣，因为与 DRAM 相比，成本优势通常日志可能不会使用所有 SSD 空间。但是，这需要更多的实验来了解如果我们同时将 SSD 用于日志和缓存，所需的带宽是多少。有一些相关的 BP 讨论了这一点——例如缓存层（尽管根据我的理解，它在不同的级别使用 SSD 缓存）和新的 NAND 接口支持等。
  • 第二种方法是改变 IO 模式，从而有更高的相邻 IO 百分比，减少寻道发生。有两种情况会导致逻辑顺序 IO 流中断：第一种情况是当同一卷的逻辑地址增加时，映射对象从一个对象移动到另一个对象（无论是在同一物理存储节点还是不同的节点上）。第二种情况是它被写入到相同硬盘但来自不同卷的其他 IO 读取/写入中断。因此，我们也可以尝试两种调整方法。第一种方法是使用更大的对象大小——从而减少跳转到不同对象/节点的可能性。第二种方法是使用更好的映射规则。默认情况下，我们将所有磁盘放入同一个池中。因此，来自一个虚拟卷的虚拟地址空间也分发到所有物理磁盘。在这种情况下，来自不同卷的许多 IO 流击中相同的硬盘，导致更高的碎片访问模式。更好的方法是创建多个池。每个池都有有限的磁盘并服务于较少的卷。因此，较少的 IO 流共享相同的硬盘，从而产生更好的顺序模式。下图演示了这两种配置。这个想法来自 ATC 2013 中最好的论文“Copysets: Reducing the Frequency of Data Loss in Cloud Storage”。作者的原始目标是减少磁盘丢失的影响，这对于 Ceph 来说是有效的。我们建议将其视为“最佳实践”并向 Ceph 添加一些功能，以方便管理员的工作。

我们做了一些测试来验证这两个调整选项，如下所示。左侧条形图（4MB 对象）是默认配置，对象大小为 4MB，所有磁盘使用一个池。第二个条形图（32MB 对象）是对象大小为 32MB，所有磁盘使用一个池。最右侧的条形图（32MB 对象 + 新映射规则）是对象大小为 32MB，10 个池，每个池 4 个磁盘。在 40VM/volume 和相同的压力负载下，平均每个 VM 的带宽从 43MB/sec 增加到 57MB/sec（增益 33%）和 64MB/sec（增益 13%）。这似乎是一个不错的开端。下一步，我们将继续尝试不同的调整参数，以了解权衡并确定优化机会以实现更高的顺序吞吐量。例如，Inktank 的 Sage Weil 建议我们应该启用 RBD 客户端缓存，预计这将增加读/写包的大小，从而减少每个 IO 的延迟。

总而言之，Ceph 的默认顺序 IO 性能并不令人满意。虽然通过应用一些调整 BKM 性能有所改善，但仍需要进一步研究和优化。如果您对这个主题有任何建议或意见，请通过电子邮件（jiangang.duan@intel.com）告知我们。再次感谢团队的工作，提供数据并帮助审查。在下一部分中，我希望我们能分享更多关于如何在 Ceph 中使用 SSD 的内容。

顺便说一下，我本月在香港 OpenStack 会议上发表了主题演讲“开源好用吗？对 Swift 和 Ceph 性能的深入研究”（链接）。感谢所有参加我演讲的人，特别是考虑到这是最后一天的最后一节课。
